CP-04
Panel multifunkcyjny z wymiennymi ramkami

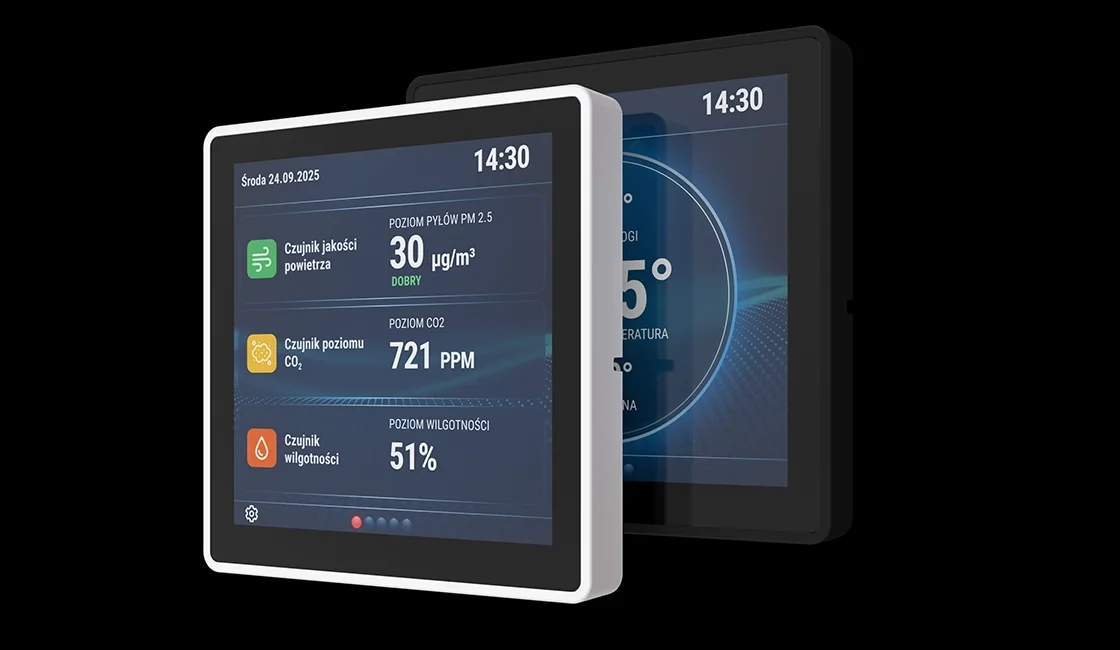

Opis urządzenia
- kolorowy, dotykowy wyświetlacz 4″
- obsługa wybranych scen (np. otwieranie rolet, bramy wjazdowej itp.)
- wyświetlanie prognozy pogody dla określonej lokalizacji
- wbudowana funkcja regulatora temperatury
- możliwość sterowania wybranymi włącznikami oświetlenia
- możliwość podglądu parametrów zewnętrznych czujników
- możliwość konfiguracji ekranu skrótów z ulubionymi scenami
- możliwość podłączenia czujnika temperatury powietrza (przewodowego/bezprzewodowego)
- możliwość podłączenia czujnika temperatury podłogi
- wymienne ramki (biała lub czarna) w standardzie
- montaż podtynkowy
Pełna funkcjonalność
Panel CP-04 stanowi rozszerzenie funkcjonalności Centrali Sinum, oferując bezpośrednią interakcję z systemem w danym pomieszczeniu.
- Zarządzanie strefą grzewczą: Pełna kontrola nad temperaturą zadaną z możliwością definicji histerezy oraz limitów (min/max). Obsługa kalibracji wbudowanego czujnika pokojowego oraz zewnętrznego czujnika podłogowego (NTC).
- Sterowanie scenami: Możliwość tworzenia i wyzwalania skrótów do ulubionych scen skonfigurowanych w Centrali Sinum (np. „Wyjście z domu”, „Relaks”).
- Monitoring parametrów: Wyświetlanie aktualnych danych systemowych, w tym prognozy pogody pobieranej przez Centralę.
- Personalizacja interfejsu: Konfiguracja parametrów wyświetlacza (jasność, wygaszanie, motywy) oraz zabezpieczenie dostępu kodem PIN (autoblokada).

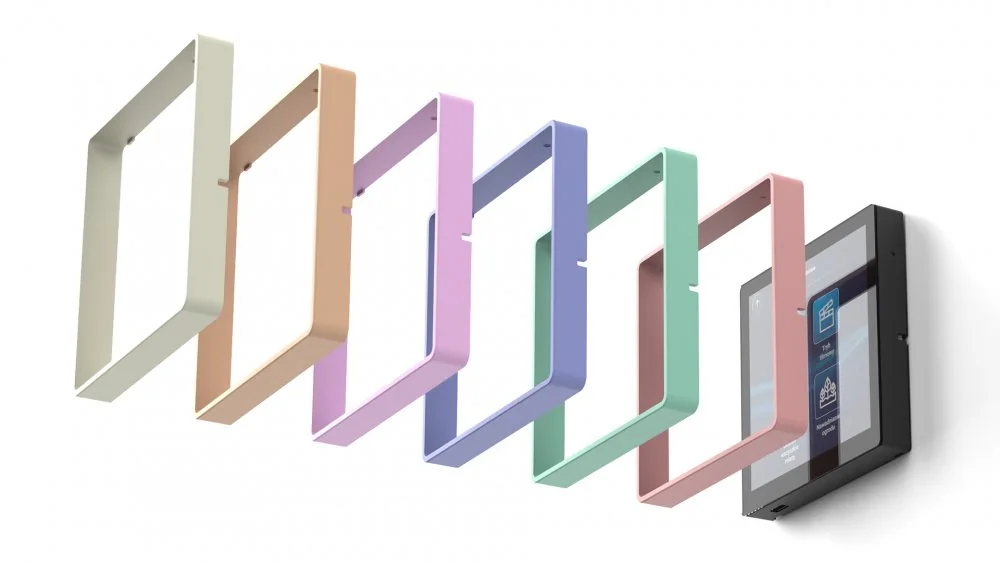

Wybierz idealną kolorystykę
Oferujemy starannie dobraną paletę kolorów RAL, dzięki której dopasujesz ramkę do każdego wnętrza i stylu. Wybierz spośród subtelnych beży, modnych zieleni, eleganckich granatów oraz głębokich odcieni czerwieni.
Każdy kolor został opisany nazwą, która oddaje jego charakter, aby ułatwić Ci wybór:
- Kość słoniowa (RAL 1013) – jasna, delikatna i ponadczasowa
- Ciepły kaszmir (RAL 7032) – harmonijny beż o miękkim wykończeniu
- Szaro-beż (RAL 1019) – uniwersalny, naturalny odcień
- Ciepły grafit (RAL 7006) – elegancki i wyrazisty
- Pistacja (RAL 6019) – świeża i subtelnie pastelowa
- Szałwia (RAL 6021) – zieleń o łagodnym, roślinnym tonie
- Granat (RAL 5000) – klasyczny, głęboki odcień niebieskiego
- Zgaszona brzoskwinia (RAL 3012) – ciepły, nienachalny róż
- Szmaragd (RAL 6004) – ciemna, biżuteryjna zieleń
- Ciemna szałwia (RAL 6011) – elegancka, stonowana zieleń
- Bordo (RAL 3004) – głęboka, klasyczna czerwień
- Wino (RAL 4004) – intensywny, wyrazisty burgund

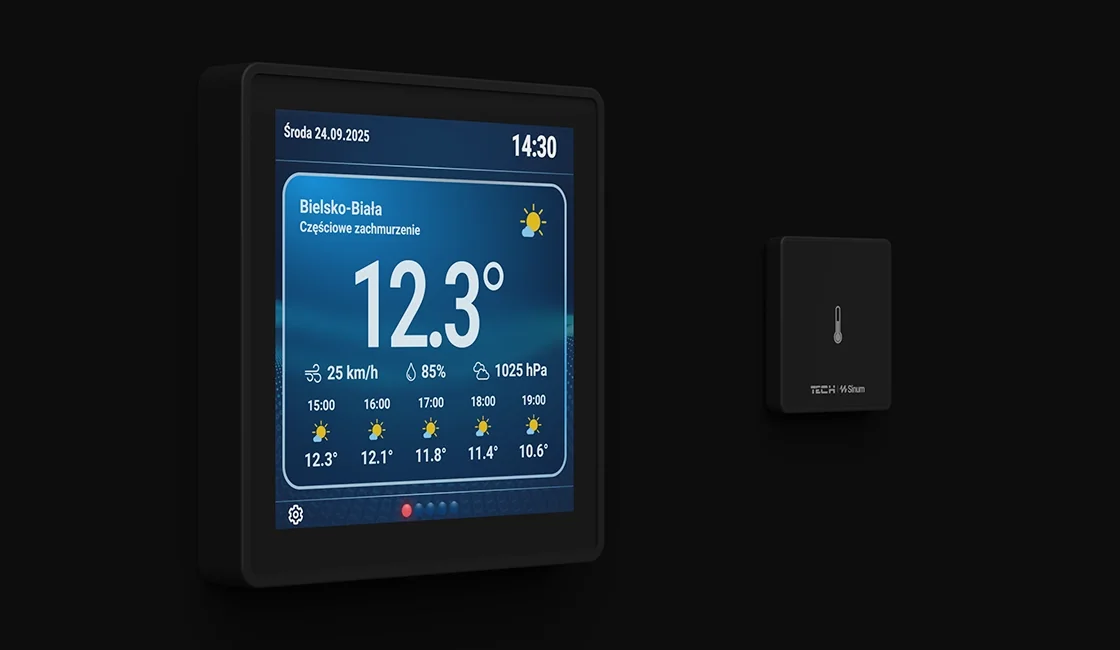

Precyzyjny pomiar temperatury
Panel kontrolny CP-04 został zaprojektowany z myślą o natychmiastowym i efektywnym zarządzaniu temperaturą w Twoim domu. Aby zagwarantować najwyższą precyzję, CP-04 jest dostarczany wraz z dedykowanym przewodowym mini czujnikiem temperatury – C-S1p. Dzięki dołączonemu czujnikowi C-S1p zyskujesz:
- Pewny odczyt temperatury: C-S1p umożliwia dokładny pomiar temperatury powietrza, co pozwala systemowi Sinum na efektywne zarządzanie Twoim ogrzewaniem.
- Dyskretny wygląd: czujnik (36x36x5 mm) jest wyjątkowo mały i montowany podtynkowo (puszka instalacyjna w zestawie), dzięki czemu idealnie komponuje się z wnętrzem, minimalizując swoją widoczność.
- Stabilna praca: Przewodowa komunikacja 2-żyłowa zapewnia niezawodne i ciągłe przesyłanie danych do panelu kontrolnego, gwarantując efektywność systemu grzewczego.
* Istnieje możliwość podłączenia bezprzewodowego czujnika temperatury pokojowej (np. CL-mini, MC-01, C-8r) za pośrednictwem centrali SINUM

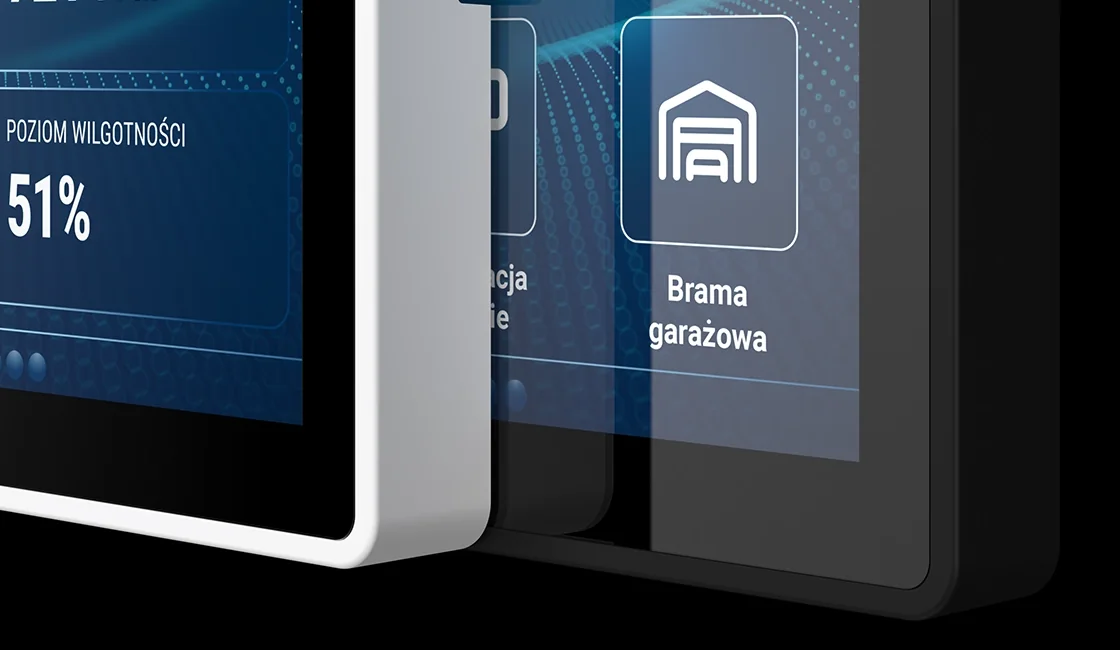

Eleganckie wykończenie i nowoczesny design
Front urządzenia to szklany, kolorowy ekran dotykowy, który nadaje mu nowoczesny i minimalistyczny wygląd. Gładka powierzchnia szkła płynnie łączy się z solidną obudową, dzięki czemu całość prezentuje się estetycznie i jest starannie wykonana.
Zaokrąglone krawędzie i dopracowane detale sprawiają, że urządzenie wygląda lekko i stylowo. Doskonale pasuje zarówno do wnętrz domowych, jak i nowoczesnych biur czy przestrzeni komercyjnych.
Szklany front podkreśla współczesny charakter urządzenia i sprawia, że staje się ono eleganckim elementem każdego wnętrza.
Instalacja i konfiguracja
Urządzenie przeznaczone jest do montażu podtynkowego w standardowej puszce elektrycznej Ø 60 mm. Komunikacja z Centralą Sinum odbywa się przewodowo poprzez magistralę TECH SBUS.
Schemat podłączenia:
- Magistrala SBUS: 4-pinowe złącze śrubowe (GND, VCC, B, A).
- Czujniki dodatkowe: Dedykowane wejścia dla zewnętrznego czujnika temperatury podłogi oraz dodatkowego czujnika pokojowego (zalecany montaż poniżej lub obok panelu w odległości min. 10 cm).
- Wejście USB: Gniazdo Micro USB do aktualizacji oprogramowania układowego (firmware).
Rejestracja urządzenia w systemie odbywa się poprzez tryb identyfikacji w Centrali Sinum (zakładka Urządzenia SBUS ), co pozwala na logiczne przypisanie panelu do konkretnego pomieszczenia i strefy.

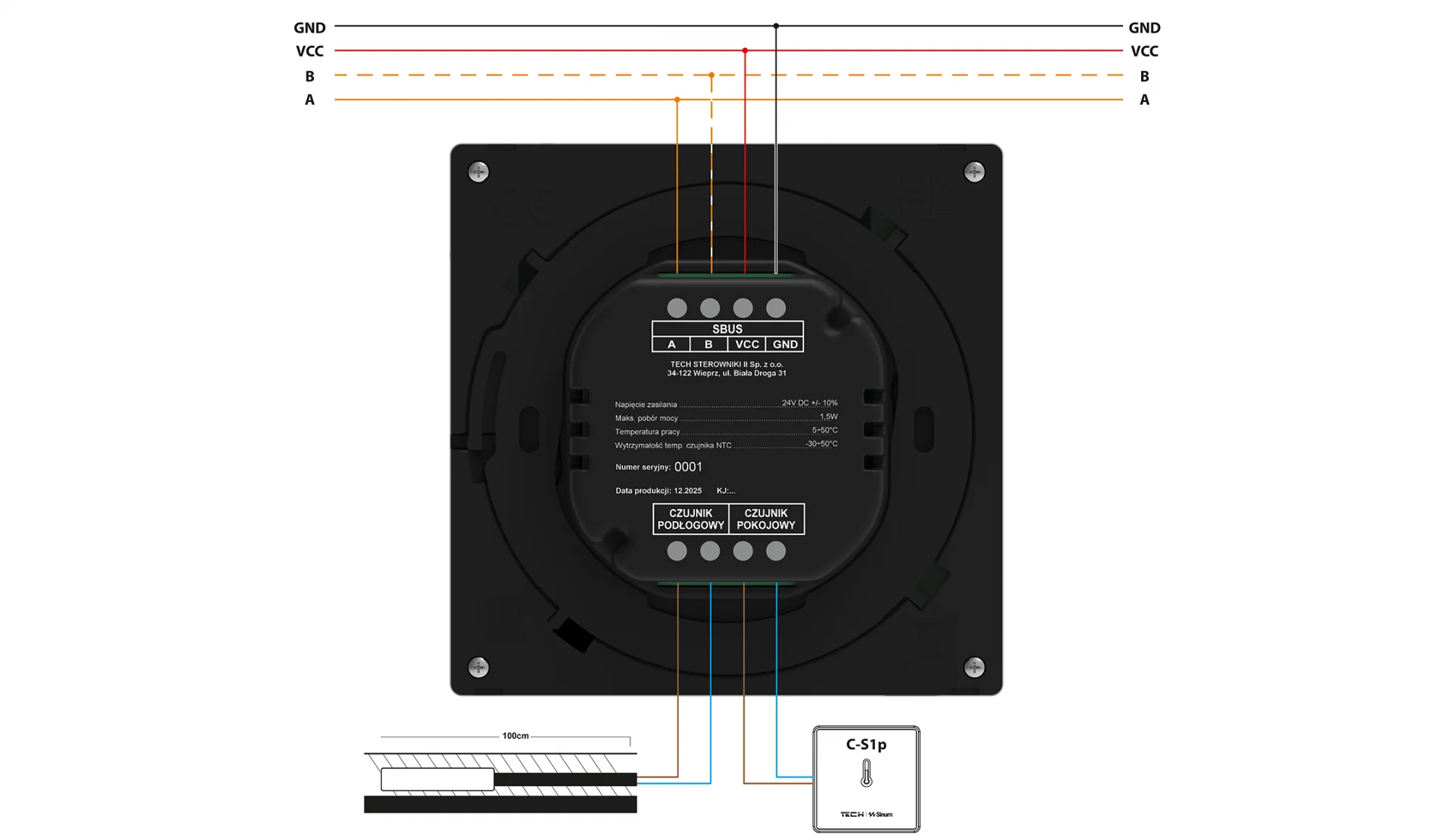

Schemat podłączenia
Panel kontrolny CP-04 łączy się z centralą systemu Sinum poprzez magistralę SBUS i zasilanie 24V DC. Urządzenie umożliwia podłączenie opcjonalnych czujników temperatury: pokojowego oraz podłogowego. Panel montuje się podtynkowo w puszce Ø60 mm. Prawidłowe podłączenie przewodów komunikacyjnych i czujników zapewnia pełną funkcjonalność sterownika.

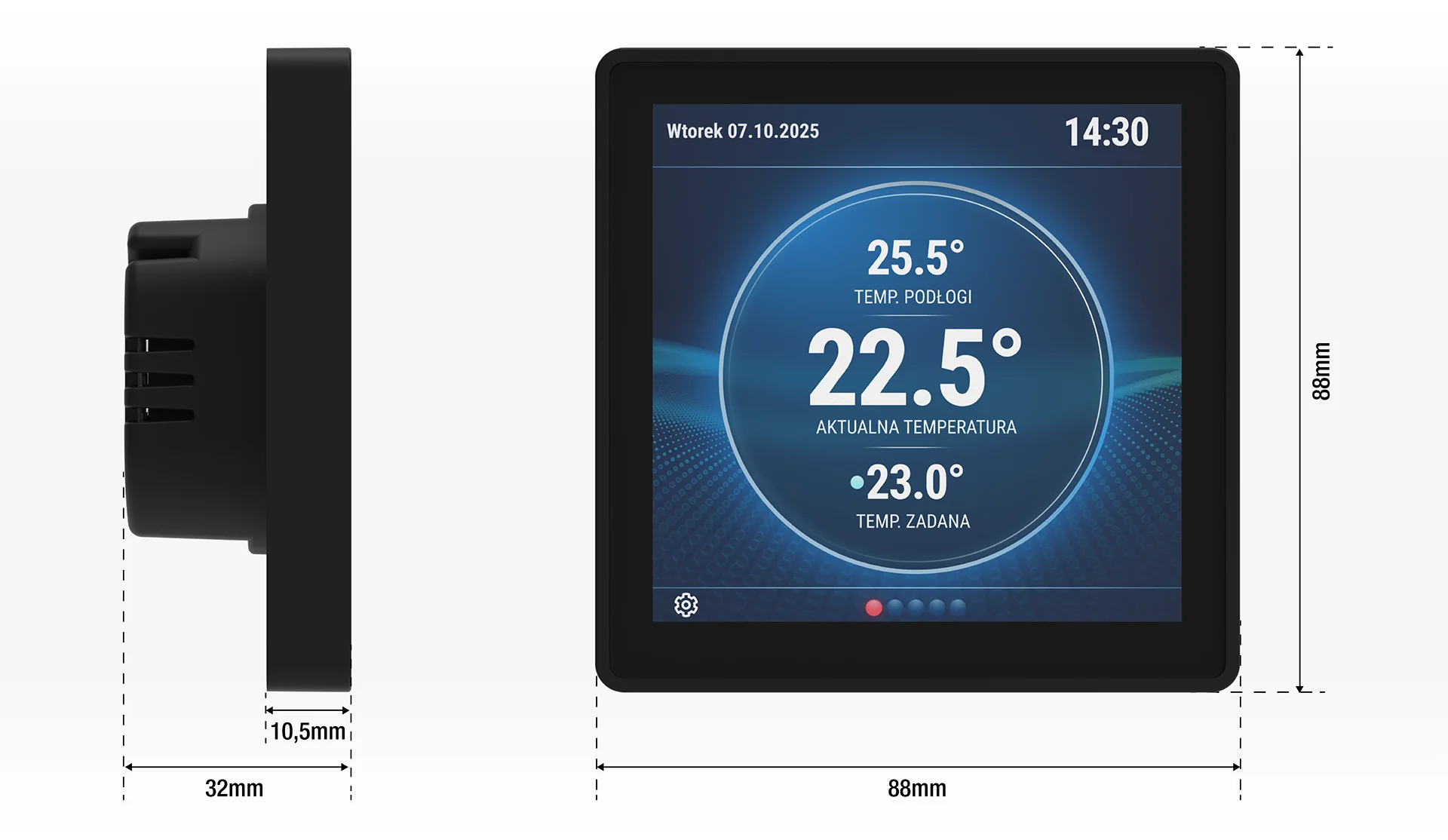

Wymiary urządzenia
Panel kontrolny CP-04 został zaprojektowany w sposób kompaktowy. Dzięki precyzyjnie dobranym wymiarom, urządzenie doskonale mieści się w standardowych puszkach montażowych, co zapewnia estetyczne wykończenie i idealne dopasowanie.
Szczegóły wymiarów
- Wymiary: 88x88x32mm
- Typ montażu: podtynkowy w puszce o średnicy 60mm
Zdalne sterowanie
Dzięki aplikacji Sinum możesz zarządzać systemem, gdziekolwiek jesteś i kiedykolwiek chcesz. Aplikacja umożliwia pełną kontrolę nad oświetleniem, temperaturą, roletami oraz innymi urządzeniami domowymi, zapewniając wygodę i oszczędność energii. Intuicyjny interfejs pozwala na łatwe tworzenie harmonogramów, scenariuszy oraz monitorowanie zużycia energii. Dodatkowo, aplikacja Sinum oferuje powiadomienia i alerty w czasie rzeczywistym, gwarantując pełne bezpieczeństwo i komfort użytkowania.
Jakość
Wyprodukowane w Polsce
Urządzenia zaprojektowane przez polskich inżynierów i wyprodukowane w Polsce.
